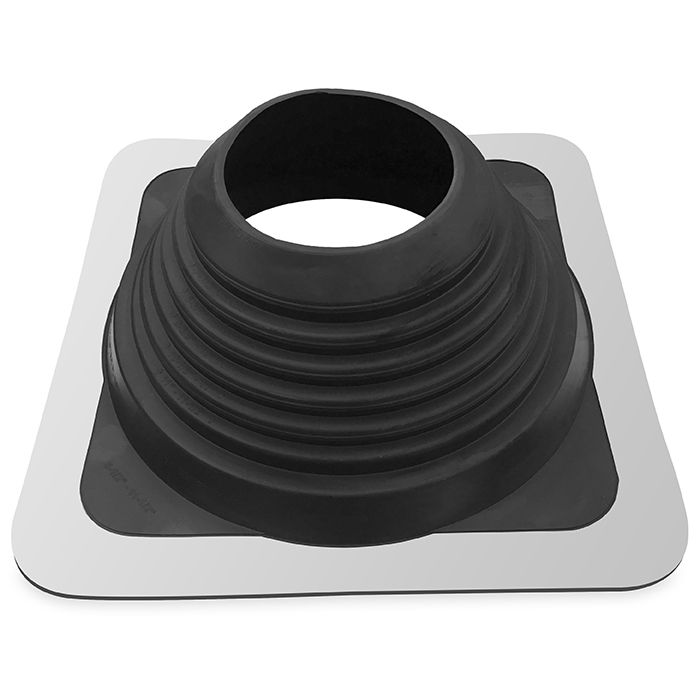

EPDM-Dachdurchführung mit Gummimanschette 250 - 500 mm - Aufbau verschiedener Dachprofile

EPDM-Dachdurchführung mit Gummimanschette 250 - 500 mm - Aufbau verschiedener Dachprofile

Die PD-EPDM-Dachdurchführung aus EPDM-Gummi mit Universal-Gummimanschette für Durchmesser von 250 bis 500 mm wird als Dachdurchführung für verschiedene Dachprofile wie Wellplatten, Profilbleche und Flachbleche eingesetzt. Der PD-EPDM besteht aus geschmeidigem EPDM-Gummi, der gedehnt und auf die Größe Ihres festen (Spiro-)Rohrs zugeschnitten werden kann. Man schneidet die Rundung viel kleiner als die Rohrgröße, sodass das Gummi beim Einsetzen des Rohrs fest um das Rohr herum klemmt. Es wird empfohlen, das Rohr mit einer Schlauchschelle und Dichtungsmasse abzuschließen, um das Gummi besonders dicht zu machen

Die quadratische Grundplatte hat einen Rand aus Aluminiumblech, sodass Sie die Grundplatte in die Form des Profils biegen und dann mit selbstbohrenden Blechschrauben und Dichtungsmasse auf dem Dach montieren können.

Spezifikationen

• Temperaturbeständig von -55 bis +100 Grad Celcius
• Für die Durchführung von Spirorohren Ø 250 - 500 mm
• Maße der quadratischen Grundplatte 635 x 635 mm

Vorbereitung der Installation:
Vor dem Anbringen der Dachdurchführung PD-EPDM auf dem Dach muss die Oberfläche zunächst gründlich gereinigt werden. Führen Sie die Reinigung mit dem CTN-Lösungsmittelreiniger durch. Sie können die Dachdurchführung mithilfe der Bostik EPDM Klebedichtmasse anbringen (siehe nebenstehendes Bild).

Installationsanweisung:

Schritt 1:
Wählen Sie die richtige Größe und passen Sie die Öffnung gegebenenfalls an.

Schritt 2:
Legen Sie die Dachdurchführung um das Rohr.

Schritt 3:
Passen Sie die Dachdurchführung an das Profil Ihres Daches an. Es wird empfohlen, einen stumpfen Gegenstand zu verwenden.

Schritt 4:
Tragen Sie die Dichtmass zwischen der EPDM Dachdurchführung und dem Dach auf.

Schritt 5:
Schrauben Sie die Grundplatte auf dem Dach fest.
